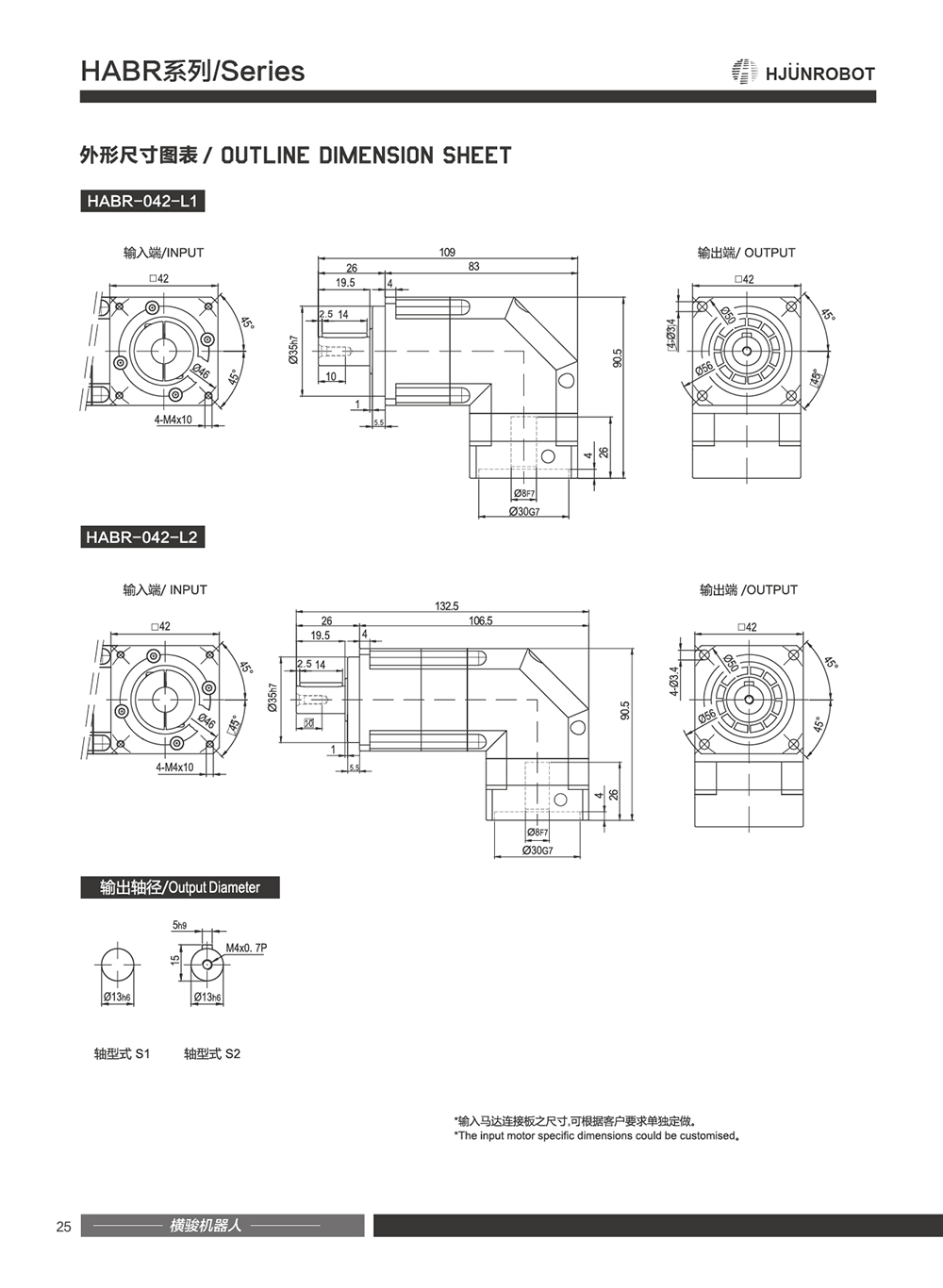

安装尺寸：
HABR-042-L1
HABR-042-L2
输出轴径
*输入马达连接板之尺寸，可根据客户要求单独定做。

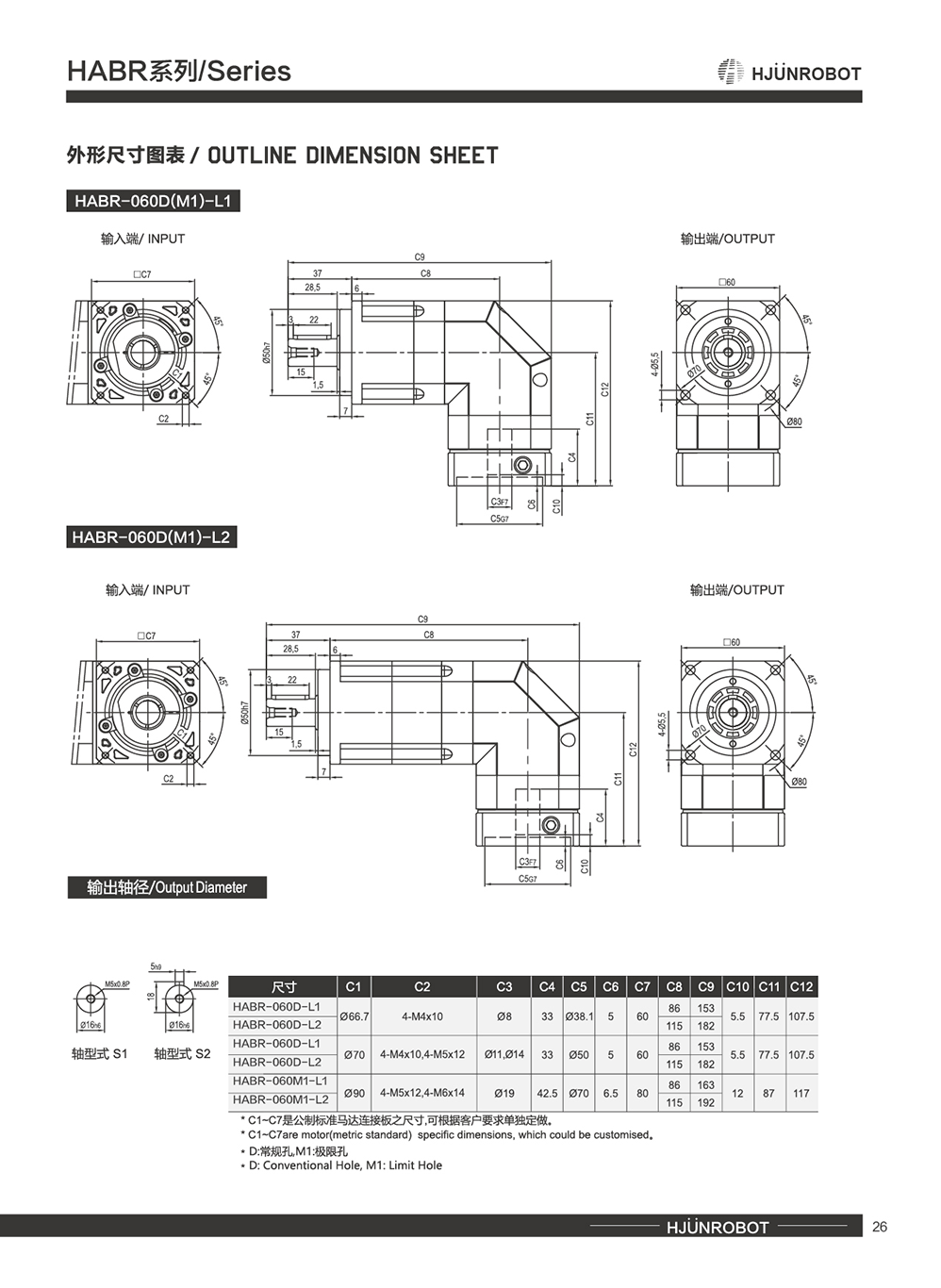

HABR-060-L1
HABR-060-L2
输出轴径
尺寸
| C1 | C2
|
| C3 | C4 | C5 | C6 | C7 | C8 | C9 | C10 |
HABR-060-L1
| 70
| 4-M4×10 | 4-M5×12 | 11，14
| 34
| 50
| 5
| 60
| 107
| 144
| 100.5 |
| 90 | 4-M5×12 | 4-M6×12 | 19
| 44 | 70 | 5 | 80 | 117 | 154 | 110.5 |
| HABR-060-L2 | 70 | 4-M4×10 | 4-M5×12 | 11，14
| 34 | 50 | 5 | 60 | 134
| 171 | 100.5 |
*C1-C7是公制标准马达连接板之尺寸，可根据客户要求单独定做。

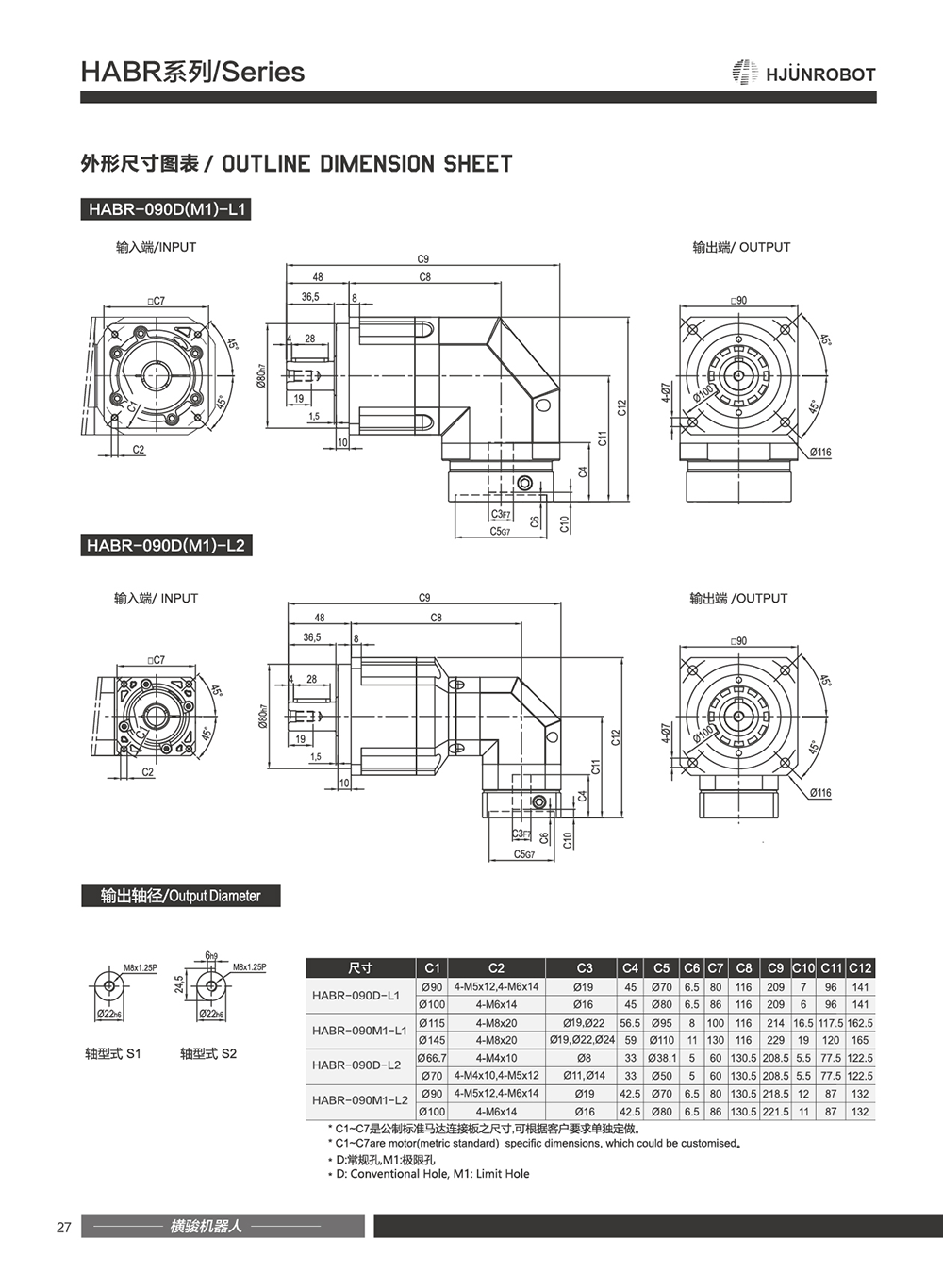

HABR-090-L1
HABR-090-L2
输出轴径
尺寸
| C1 | C2
| C3 | C4 | C5 | C6 | C7 | C8 | C9 | C10 | C11 |
HABR-090-L1
| 90
| 4-M5×12，4-M6×12 | 19 | 44
| 70
| 6
| 90
| 155
| 203
| 9
| 142 |
100
| 4-M6×12 | 16 | 44 | 80 | 5
| 90 | 155 | 203 | 8 | 142 |
| 115 | 4-M8×20 | 19，22
| 50 | 95 | 8 | 100 | 160
| 208
| 14 | 148
|
115
| 4-M8×25 | 19，22 | 57 | 95
| 8 | 100 | 160 | 208 | 21
| 155
|
| 145 | 4-M8×25 | 19，22，24 | 60 | 110 | 11 | 130 | 175 | 223 | 24 | 158 |
| HABR-090-L2 | 70
| 4-M4×10，4-M5×12 | 11，14
| 34
| 50
| 5 | 60
| 144
| 192
| 5.5
| 115.5
|
| 90 | 4-M5×12，4-M6×12 | 19
| 44 | 70 | 5 | 80 | 154 | 202 | 16.5 | 125.5
|
100
| 4-M6×12 | 16 | 38.5 | 80 | 5 | 86 | 157 | 205
| 10 | 120
|
*C1-C7是公制标准马达连接板之尺寸，可根据客户要求单独定做。

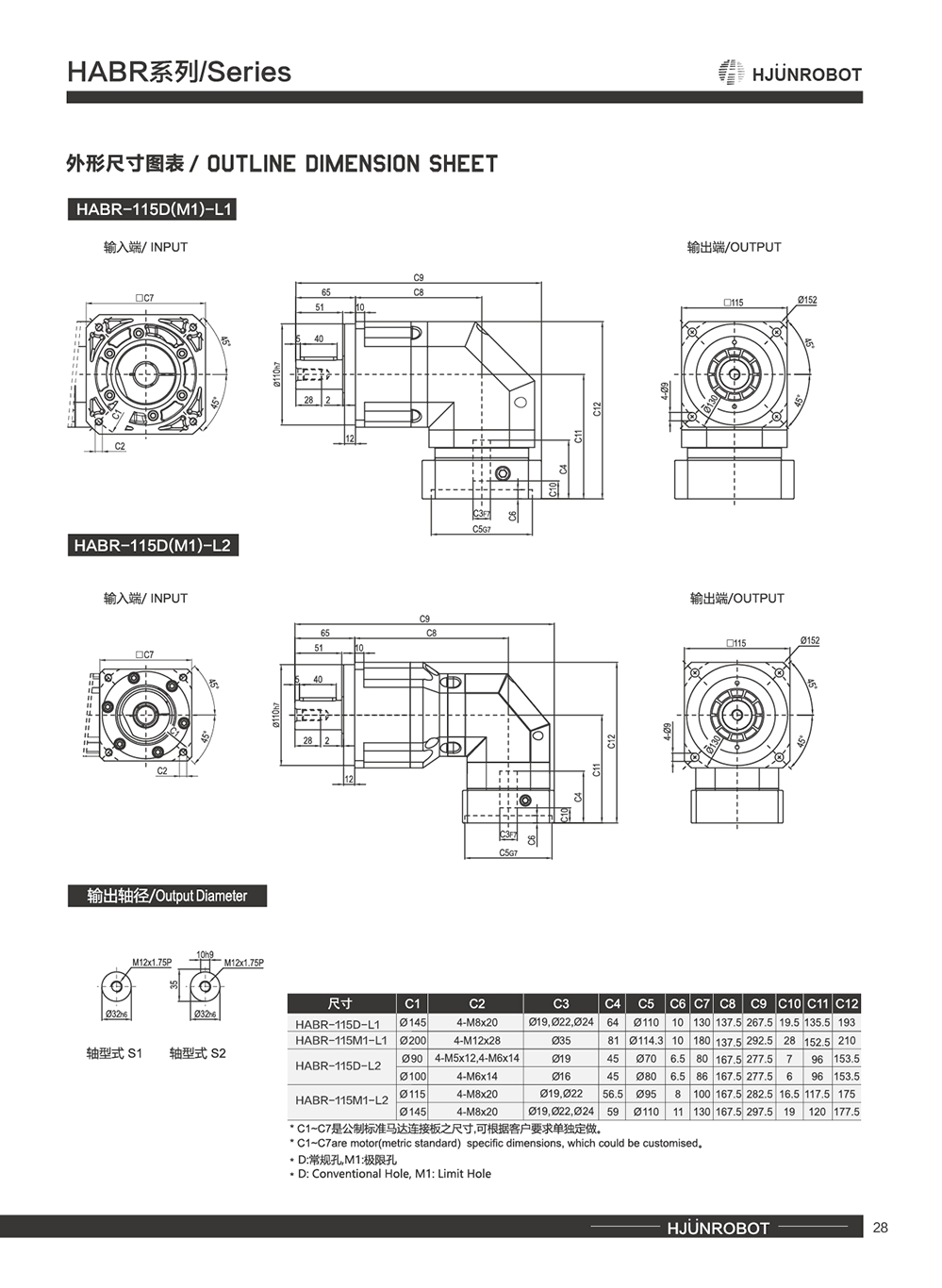

HABR-115-L1
HABR-115-L2
输出轴径
尺寸
| C1 | C2
| C3 | C4 | C5 | C6 | C7 | C8 | C9 | C10 | C11 |
HABR-115-L1
| 145
| 4-M8×25 | 19，22，24 | 66
| 110
| 14
| 130
| 201.5
| 266.5
| 19.5
| 184 |
200
| 4-M12×28 | 35 | 81 | 114.3 | 21
| 180 | 226.5 | 291.5 | 35.5 | 199 |
| HABR-115-L2 | 90 | 4-M5×12，4-M6×12 | 19
| 44 | 70 | 6 | 90 | 204 | 269
| 9 | 154.5
|
100
| 4-M6×12 | 16 | 44 | 80
| 5 | 90 | 204 | 269 | 8
| 154.5
|
| 115 | 4-M8×20 | 19，22 | 50 | 95 | 8 | 100 | 209 | 274 | 14 | 160.5 |
115
| 4-M8×25 | 19，22
| 57
| 95
| 8 | 100
| 209
| 274
| 21
| 167.5
|
| 145 | 4-M8×25 | 19，22，24 | 60 | 110 | 11 | 130 | 224 | 289 | 24 | 170.5
|
*C1-C7是公制标准马达连接板之尺寸，可根据客户要求单独定做。

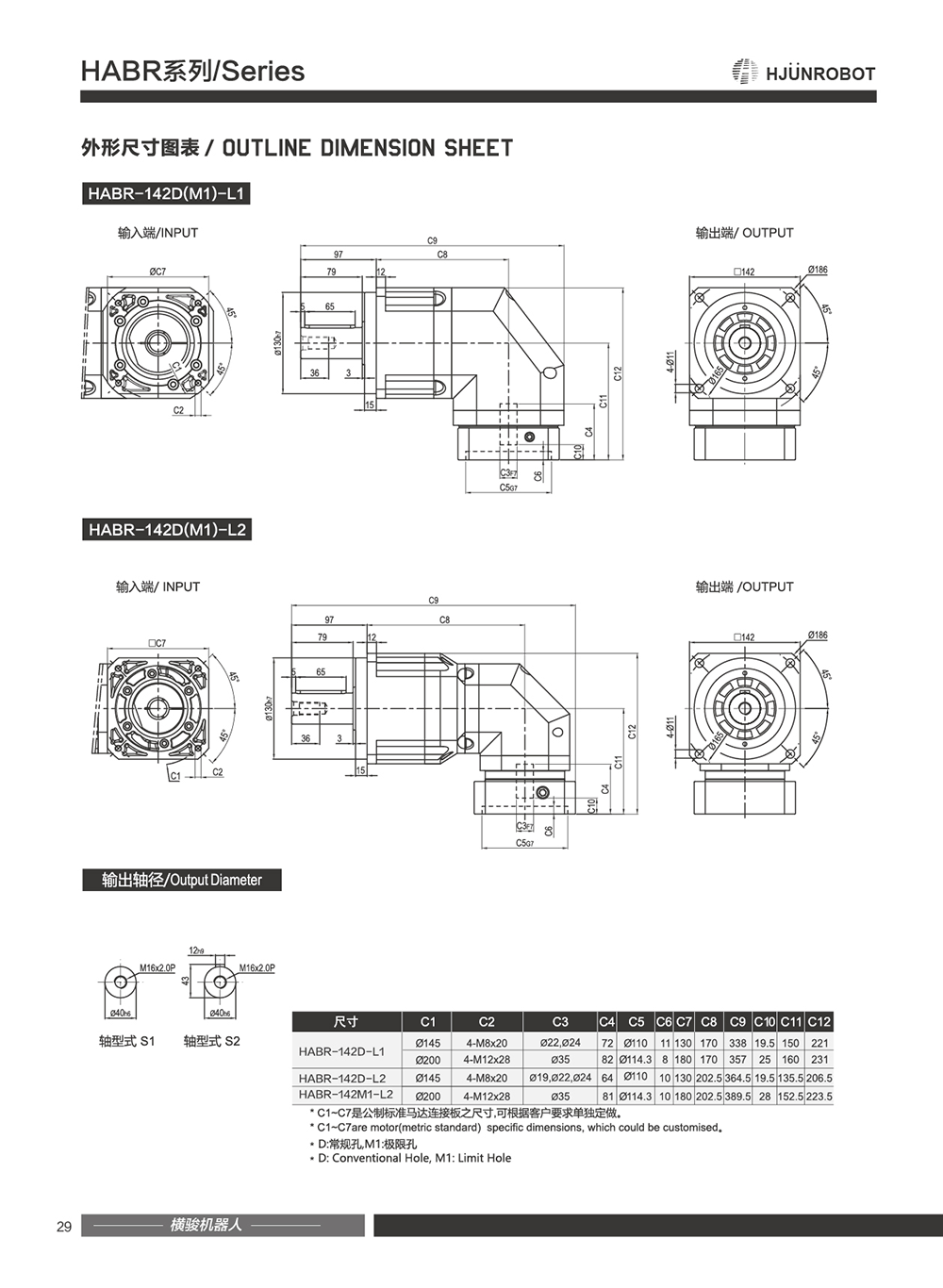

HABR-142-L1
HABR-142-L2
输出轴径
输出轴径
尺寸
| C1 | C2
| C3 | C4 | C5 | C6 | C7 | C8 | C9 | C10 | C11 |
HABR-142-L1
| 145
| 4-M8×25 | 22，24
| 83
| 110
| 11
| 142
| 236
| 333
| 19.5 | 228 |
| 200 | 4-M12×30 | 35
| 85 | 114.3 | 15 | 180 | 255 | 352 | 21.5 | 230 |
| HABR-142-L2 | 145 | 4-M8×25 | 19，22，24
| 66 | 110 | 14 | 130
| 256.5
| 353.5
| 19.5
| 197.5
|
| 200 | 4-M12×28 | 35
| 81 | 114.3 | 21 | 180 | 281.5
| 378.5 | 12.5 | 212.5 |
*C1-C7是公制标准马达连接板之尺寸，可根据客户要求单独定做。

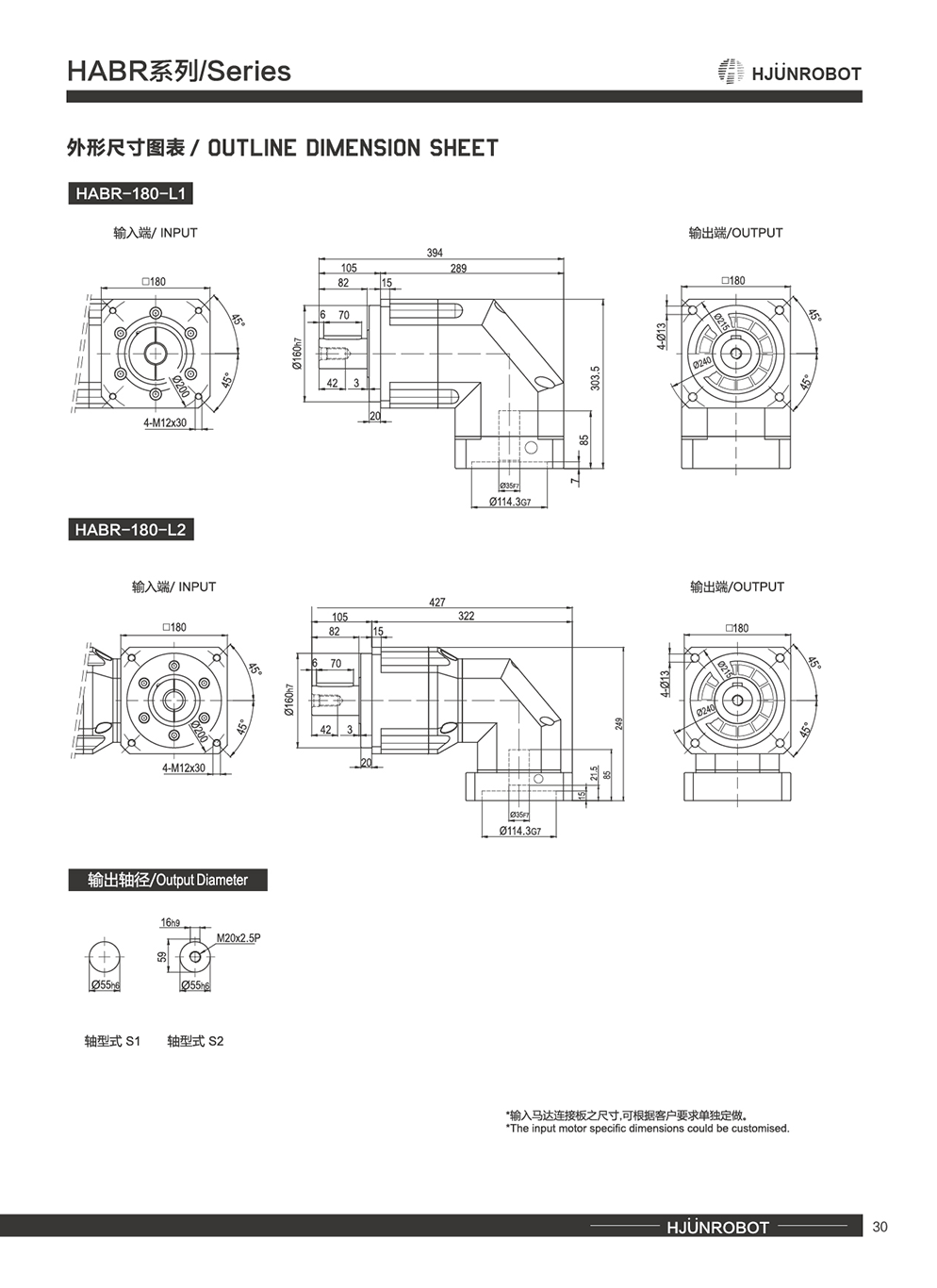

HABR-180-L1
HABR-180-L2
输出轴径
*输入马达连接板之尺寸，可根据客户要求单独定做。

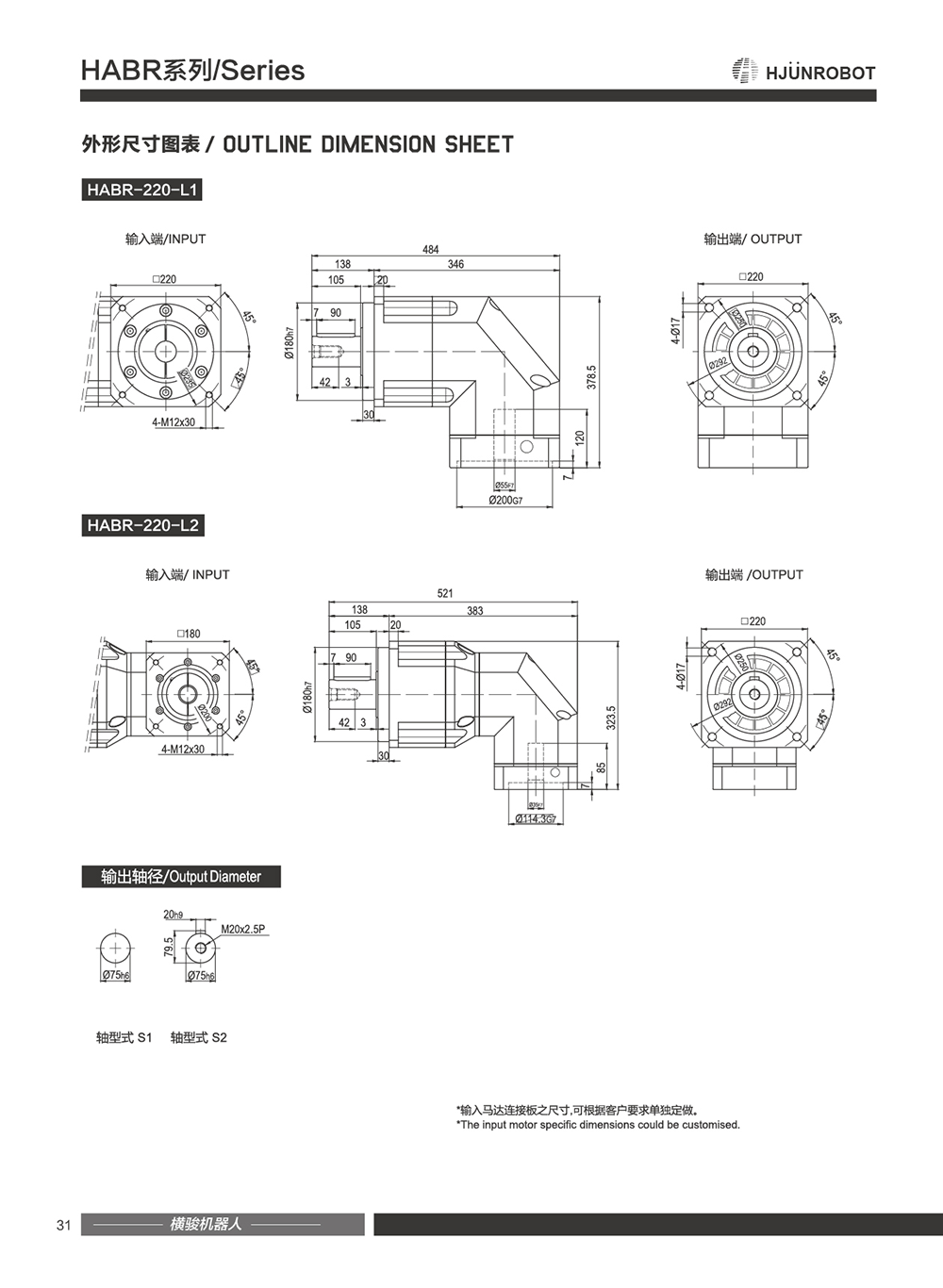

HABR-220-L1
HABR-220-L2
输出轴径
*输入马达连接板之尺寸，可根据客户要求单独定做。
